در جدول وزن تیرآهن، مشخصات مهمی مثل وزن، ضخامت جان، ضخامت بال و عرض بال تیرآهن وجود دارند. این اطلاعات ارزشمند، برای مهندسان و پیمانکاران اهمیت خاصی دارد. بنابراین، شما به‌عنوان خریدار باید بدانید که این ویژگی‌ها چه تأثیری روی قیمت، حمل‌ونقل و اجرای پروژه می‌گذارند. ادامه این مطلب از اکوآهن را بخوانید تا با جزئیات و جدول وزن تیرآهن آشنا شوید!

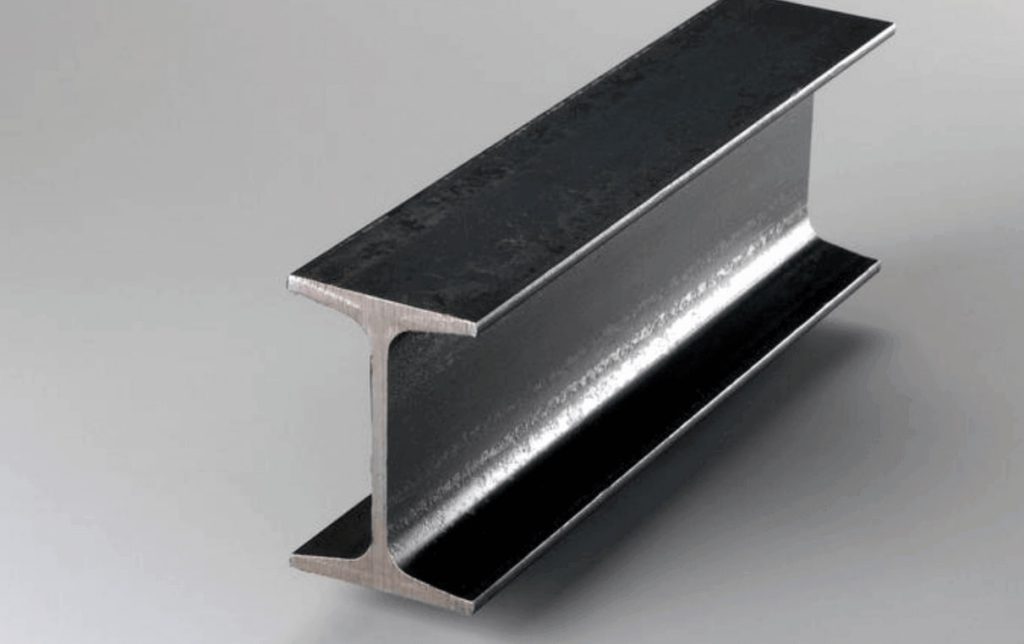

آشنایی با جدول وزن انواع تیرآهن
جدول وزن تیرآهن سبک (هاش HEA)
تیرآهن‌های سبک معمولاً برای سازه‌های با بار کمتر و پروژه‌هایی که به حمل‌ونقل آسان نیاز دارند، استفاده می‌شوند. همچنین، این تیرآهن‌ها برای پروژه‌های اقتصادی و مقرون‌به‌صرفه بیشتر کاربرد دارند. در ادامه جدول وزن تیرآهن‌های سبک را مشاهده می‌کنید:
| سایز هاش سبک HEA | ارتفاع
h(mm) |
عرض
b(mm) |
ضخامت بال
s(mm) |
ضخامت جان
t(mm) |
مساحت سطح مقطع
(سانتی‌متر مربع) |
وزن شاخه ۱۲ متری
(کیلوگرم) |
| ۱۰ | ۹۶ | ۱۰۰ | ۵ | ۸ | ۲۱ | 4/200 |
| ۱۲ | ۱۱۴ | ۱۲۰ | ۵ | ۸ | ۲۵ | 8/238 |
| ۱۴ | ۱۳۳ | ۱۴۰ | ۵/۵ | 8/5 | ۳۱ | 4/296 |
| ۱۶ | ۱۵۲ | ۱۶۰ | ۶ | ۹ | ۳۹ | 8/364 |
| ۱۸ | ۱۷۱ | ۱۸۰ | ۶ | 5/9 | ۴۵ | ۴۲۶ |
| ۲۰ | ۱۹۰ | ۲۰۰ | 5/6 | ۱۰ | ۵۴ | 6/507 |
| ۲۲ | ۲۱۰ | ۲۲۰ | ۷ | ۱۱ | ۶۴ | ۶۰۶ |
| ۲۴ | ۲۳۰ | ۲۴۰ | 5/7 | ۱۲ | ۷۷ | 6/723 |
| ۲۶ | ۲۵۰ | ۲۶۰ | ۷.۵ | 5/12 | ۸۷ | 4/818 |
| ۲۸ | ۲۷۰ | ۲۸۰ | ۸ | ۱۳ | ۹۷ | 8/916 |
| ۳۰ | ۲۹۰ | ۳۰۰ | 5/8 | ۱۴ | ۱۱۲ | 6/1059 |
| ۳۲ | ۳۱۰ | ۳۰۰ | ۹ | 5/15 | ۱۲۴ | 2/1171 |
| ۳۴ | ۳۳۰ | ۳۰۰ | 5/9 | 5/16 | ۱۳۴ | ۱۲۶۰ |
| ۳۶ | ۳۵۰ | ۳۰۰ | ۱۰ | 5/17 | ۱۴۲ | ۱۳۴۴ |
| ۴۰ | ۳۹۰ | ۳۰۰ | ۱۱ | ۱۹ | ۱۵۹ | ۱۵۰۰ |
| ۴۵ | ۴۴۰ | ۳۰۰ | 5/11 | ۲۱ | ۱۷۸ | ۱۶۸۰ |
| ۵۰ | ۴۹۰ | ۳۰۰ | ۱۲ | ۲۳ | ۱۹۷ | ۱۸۶۰ |
| ۵۵ | ۵۴۰ | ۳۰۰ | 5/12 | ۲۴ | ۲۱۱ | ۱۹۹۲ |
| ۶۰ | ۵۹۰ | ۳۰۰ | ۱۳ | ۲۵ | ۲۲۶ | ۲۱۳۶ |
| ۶۵ | ۶۴۰ | ۳۰۰ | 5/13 | ۲۶ | ۲۴۲ | ۲۲۸۰ |
| ۷۰ | ۶۹۰ | ۳۰۰ | 5/14 | ۲۷ | ۲۶۰ | ۲۴۴۸ |
| ۸۰ | ۷۹۰ | ۳۰۰ | ۱۵ | ۲۸ | ۲۸۵ | ۲۶۸۸ |
| ۹۰ | ۸۹۰ | ۳۰۰ | ۱۶ | ۳۰ | ۳۲۱ | ۳۰۲۴ |
| ۱۰۰ | ۹۹۰ | ۳۰۰ | 5/16 | ۳۱ | ۳۴۶ | ۳۲۶۴ |
وزن تیرآهن با توجه به طراحی خاص آن، به‌ویژه در تیرآهن لانه زنبوری، نقش مهمی در انتخاب برای سازه‌ها دارد.
جدول وزن تیرآهن سنگین (هاش HEB)
تیرآهن‌های سنگین در مقایسه با تیرآهن‌های سبک، برای سازه‌های بزرگ‌تر و با بار بیشتر طراحی شده‌اند. این تیرآهن‌ها مقاومت بالاتری دارند و برای پروژه‌های حساس، مناسب هستند. ضمناً این دسته از تیرآهن‌ها به طور معمول وزن بیشتری دارند که بر طراحی و حمل‌ونقل آن‌ها تأثیر می‌گذارد.
در ادامه، جدول وزن تیرآهن‌های سنگین را مشاهده می‌کنید:
| سایز هاش سنگین HEB | ارتفاع
h(mm) |
عرض
b(mm) |
ضخامت بال
s(mm) |
ضخامت جان
t(mm) |
مساحت سطح مقطع
(سانتی‌متر مربع) |
وزن شاخه ۱۲ متری
(کیلوگرم) |
| ۱۰ | ۱۰۰ | ۱۰۰ | ۶ | ۱۰ | ۲۶ | 8/244 |
| ۱۲ | ۱۲۰ | ۱۲۰ | 5/6 | ۱۱ | ۳۴ | 4/320 |
| ۱۴ | ۱۴۰ | ۱۴۰ | ۷ | ۱۲ | ۴۳ | 4/404 |
| ۱۶ | ۱۶۰ | ۱۶۰ | ۸ | ۱۳ | 3/54 | 2/511 |
| ۱۸ | ۱۸۰ | ۱۸۰ | 5/8 | ۱۴ | 3/65 | 4/614 |
| ۲۰ | ۲۰۰ | ۲۰۰ | ۹ | ۱۵ | 1/78 | 6/735 |
| ۲۲ | ۲۲۰ | ۲۲۰ | 5/9 | ۱۶ | ۹۱ | ۸۵۸ |
| ۲۴ | ۲۴۰ | ۲۴۰ | ۱۰ | ۱۷ | ۱۰۶ | 4/998 |
| ۲۶ | ۲۶۰ | ۲۶۰ | ۱۰ | 5/17 | ۱۱۸ | ۱۱۱۶ |
| ۲۸ | ۲۸۰ | ۲۸۰ | 5/10 | ۱۸ | ۱۳۱ | ۱۲۳۶ |
| ۳۰ | ۳۰۰ | ۳۰۰ | ۱۱ | ۱۹ | ۱۴۹ | ۱۴۰۴ |
| ۳۲ | ۳۲۰ | ۳۰۰ | 5/11 | 5/20 | ۱۶۱ | ۱۵۲۴ |
| ۳۴ | ۳۴۰ | ۳۰۰ | ۱۲ | 5/21 | ۱۷۱ | ۱۶۰۸ |
| ۳۶ | ۳۶۰ | ۳۰۰ | 5/12 | 5/22 | ۱۸۱ | ۱۷۰۴ |
| ۴۰ | ۴۰۰ | ۳۰۰ | 5/13 | ۲۴ | ۱۹۸ | ۱۸۶۰ |
| ۴۵ | ۴۵۰ | ۳۰۰ | ۱۴ | ۲۶ | ۲۱۸ | ۲۰۵۲ |
| ۵۰ | ۵۰۰ | ۳۰۰ | 5/14 | ۲۸ | ۲۳۹ | ۲۲۴۴ |
| ۵۵ | ۵۵۰ | ۳۰۰ | ۱۵ | ۲۹ | ۲۵۴ | ۲۳۸۸ |
| ۶۰ | ۶۰۰ | ۳۰۰ | 5/15 | ۳۰ | ۲۷۰ | ۲۵۴۴ |
| ۶۵ | ۶۵۰ | ۳۰۰ | ۱۶ | ۳۱ | ۲۸۶ | ۲۷۰۰ |
| ۷۰ | ۷۰۰ | ۳۰۰ | ۱۷ | ۳۲ | ۳۰۶ | ۲۸۹۲ |
| ۸۰ | ۸۰۰ | ۳۰۰ | 5/17 | ۳۳ | ۳۳۴ | ۳۱۴۴ |
| ۹۰ | ۹۰۰ | ۳۰۰ | 5/18 | ۳۵ | ۳۷۱ | ۳۴۹۲ |
| ۱۰۰ | ۱۰۰۰ | ۳۰۰ | ۱۹ | ۳۶ | ۴۰۰ | ۳۷۶۸ |
محاسبه وزن تیرآهن
برای محاسبه وزن تیرآهن، باید ابعاد آن را بدانیم. فرمول محاسبه وزن تیرآهن به‌صورت زیر است:
وزن تیرآهن = طول تیرآهن × وزن هر یک متر تیرآهن (طبق جدول اشتال)
در این فرمول، وزن واحد طول بر اساس جدول‌های وزنی هر نوع تیرآهن مشخص می‌شود. برای مثال، اگر طول تیرآهن 6 متر باشد و وزن واحد طول آن 20 کیلوگرم، وزن کلی تیرآهن اینطور به‌دست می‌آید:
6 متر × 20 کیلوگرم = 120 کیلوگرم (وزن تیرآهن)
مقایسه جدول وزن تیرآهن کارخانه‌های مختلف
قبل از خرید تیرآهن، با تفاوت‌های وزنی آن در کارخانه‌های مختلف آشنا شوید. گاهی اوقات تیرآهن‌های تولیدی در کارخانه‌های مختلف، اختلاف وزن دارند. همین موضوع ممکن است روی محاسبات پروژه شما تأثیرگذار باشد.
در ادامه، جدول مقایسه وزن چند سایز تیرآهن را از 5 کارخانه ایرانی می‌بینید:
| سایز تیرآهن
(میلی‌متر) |
کارخانه ظفر بناب | کارخانه ذوب‌آهن اصفهان | کارخانه فایکو | کارخانه یزد | کارخانه فولاد اهواز |
| ۱۰ | – | – | – | ۲۰۰ | ۲۴۵ |
| ۱۲ | ۱۲۵ | – | – | – | ۲۳۵ |
| ۱۴ | ۱۳۰ | ۱۵۵ | ۱۲۸ | ۱۵۰ | ۱۵۰ |
| ۱۶ | ۱۷۰ | ۱۹۰ | ۱۷۰ | ۱۹۰ | ۱۷۰ |
| ۱۸ | ۲۰۰ | ۲۲۵ | ۲۰۰ | ۲۱۰ | – |
| ۲۰ | ۲۵۵ | ۲۶۹ | ۲۵۰ | ۲۵۰ | – |
| ۲۲ | – | ۳۱۴ | – | ۳۱۰ | – |
| ۲۴ | – | ۳۶۹ | – | – | – |
| ۲۷ | – | ۴۳۳ | – | – | – |
حالا وقت استعلام قیمت و خرید تیرآهن است!
حالا که با جزئیات وزن تیرآهن و جدول‌های وزنی مختلف آشنا شدید، وقت تصمیم‌گیری رسیده! برای اینکه خریدی هوشمندانه و به‌صرفه داشته باشید، کافی است با ما در اکوآهن تماس بگیرید. برای استعلام قیمت لحظه‌ای و خرید آنلاین انواع تیرآهن، پل ارتباطی 91001027 – 021 را شماره‌گیری کنید. در حال حاضر، امکان خرید تیرآهن و سایر محصولات فولادی حتی در شدیدترین نوسانات بازار، در اکوآهن وجود دارد!
